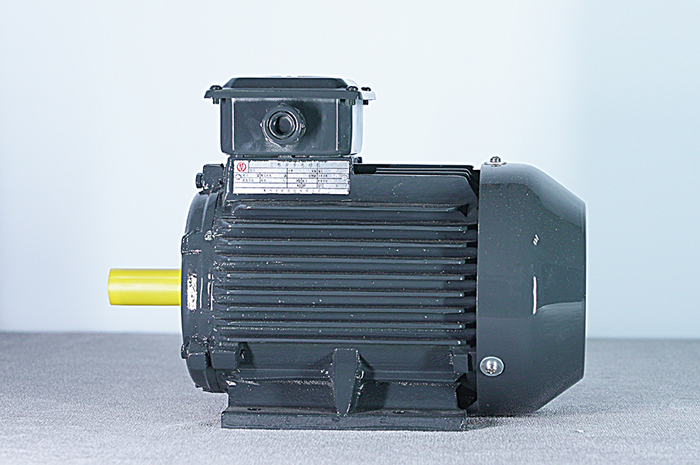

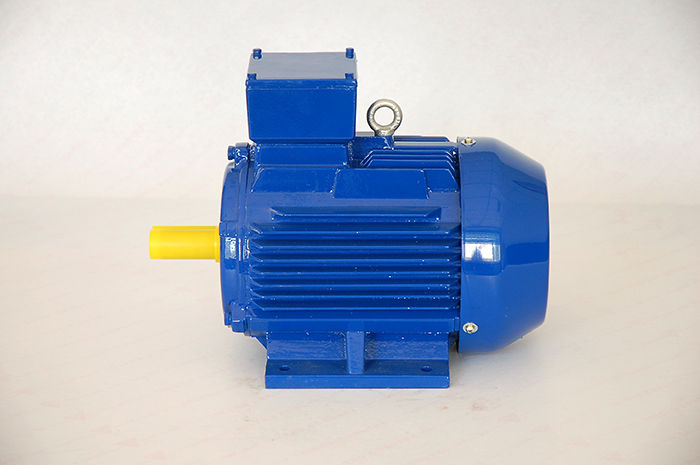

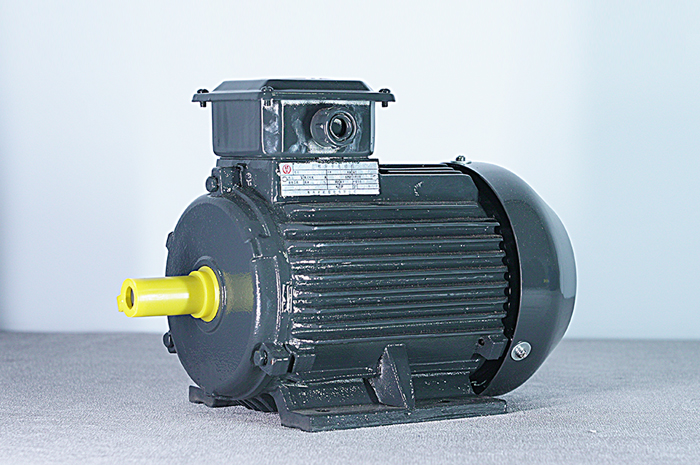

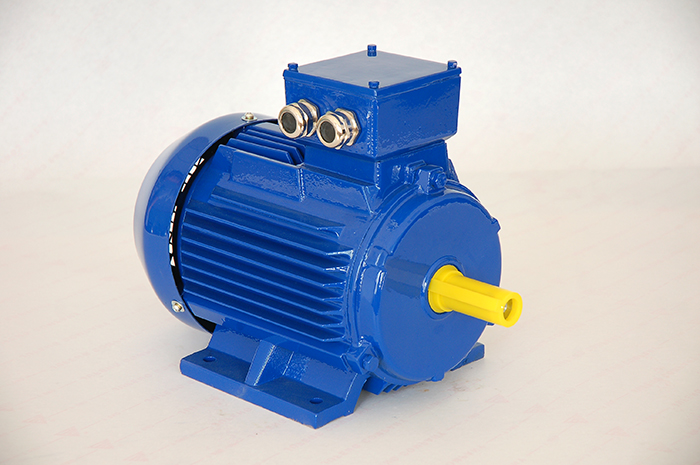

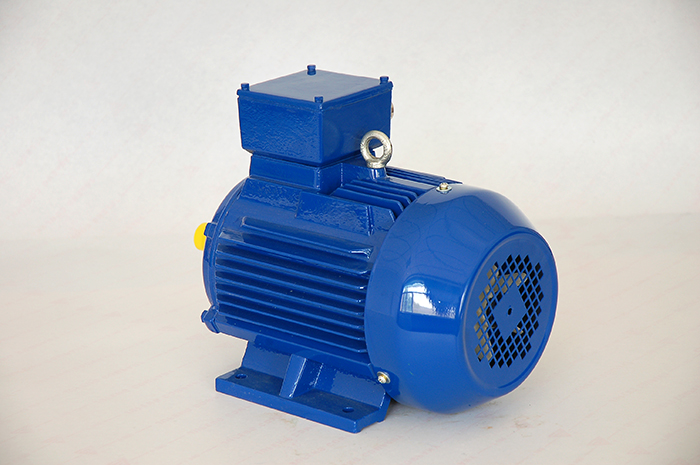

YE4系列三相異步電動機

詳細信息

我公司YE4系列三相異步電動機，執行JB/T 13299-2017《YE4系列(IP55)三相異步電動機技術條件(機座號80∽450)》標準，其效率指標與IEC60034中的（IE4）保持一致。該系列電動機是高效節能，環保型電動機，具有運行成本低，振動小，噪音低，可靠性高等特點，適用于驅動各種無特殊要求的機械設備。

該系列電動機額定電壓380V，額定頻率50Hz，防護等級IP55，冷卻方式IC411，采用F級絕緣，滿載溫升按B級考核，可以在海拔不超過1000米，溫度-15℃～40℃的環境下連續運行。我公司還可以按用戶要求設計、制造各種電壓、各種頻率、各種安裝方式的電動機；如220V、400V、415V、440V、660V電壓,60H頻率，海拔高于1000米等特殊要求超高效率電動機。

我公司愿和廣大用戶攜手，積極實現節能減排，共同創建綠色社會。

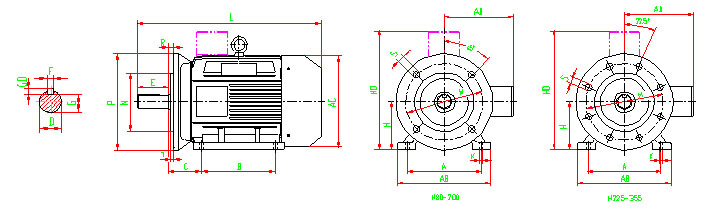

YE4系列三相異步電動機安裝及外形尺寸
THE DIMENSIONS OF MOUNTING AND CONTOUR FOR YE4 SERIES MOTORS

機座號 Frame size	極數Poles	安裝尺寸(毫米)Mounting dimension(mm)																外形尺寸(毫米)Contour dimension(mm)
機座號 Frame size	極數Poles	H	A	B	C	D	E	F	G	GD	K	M	N	P	R	S	T	AB	AC	AD	HD	L
80M	2、4	80	125	100	50	19	40	6	15.5	6	10	165	130	200	0	12	3.5	165	175	145	220	305
90S	2、4、6	90	140	100	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	205	170	265	390
90L	2、4、6	90	140	125	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	205	170	265	420
100L	2、4、6、8	100	160	140	63	28	60	8	24	7	12	215	180	250	0	14.5	4	205	215	180	270	430
112M		112	190	140	70	28	60	8	24	7	12	215	180	250	0	14.5	4	230	255	200	310	475
132S		132	216	140	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	310	230	365	575
132M		132	216	178	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	310	230	365	590
160M		160	254	210	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	340	260	425	760
160L		160	254	254	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	340	260	425	760
180M		180	279	241	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	460	825
180L		180	279	279	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	460	825
200L		200	318	305	133	55	110	16	49	10	18.5	350	300	400	0	18.5	5	395	445	320	520	890
225S	4、8	225	356	286	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	495	350	575	865
225M	2	225	356	311	149	55	110	16	49	10	18.5	400	350	450	0	18.5	5	435	495	350	575	865
225M	4、6、8	225	356	311	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	495	350	575	865
250M	2	250	406	349	168	60	140	18	53	11	24	500	450	550	0	18.5	5	490	550	390	635	990
250M	4、6、8	250	406	349	168	65	140	18	58	11	24	500	450	550	0	18.5	5	490	550	390	635	1075
280S	2	280	457	368	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	630	435	705	1045
280S	4、6、8	280	457	368	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	630	435	705	1045
280M	2	280	457	419	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	630	435	705	1135
280M	4、6、8	280	457	419	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	630	435	705	1135
315S	2	315	508	406	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	530	845	1240
315S	4、6、8	315	508	406	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	530	845	1350
315M	2	315	508	457	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	530	845	1270
315M	4、6、8	315	508	457	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	530	845	1380
315L	2	315	508	508	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	530	845	1240
315L	4、6、8	315	508	508	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	530	845	1350
355M	2	355	610	560	254	75	140	20	67.5	12	28	740	680	800	0	24	6	730	710	655	1010	1505
355M	4、6、8	355	610	560	254	95	170	25	86	14	28	740	680	800	0	24	6	730	710	655	1010	1535
355L	2	355	610	630	254	75	140	20	67.5	12	28	740	680	800	0	24	6	730	710	655	1010	1505
355L	4、6、8	355	610	630	254	95	170	25	86	14	28	740	680	800	0	24	6	730	710	655	1010	1535
注：1.圖為B35型圖樣，機座帶底腳，端蓋上有凸緣。
2.B3型電機機座帶底腳，端蓋上無凸緣，無尺寸M、N、P、S、T、LA。
3.B5型電機機座無底腳，端蓋有凸緣，無尺寸A、B、C、AB、AA、BB、HA、K、H。
4.H80-90無吊環。
Note：1.The drawing is B35 type with feet and flange.
2.B3 type motors have feet but no flange,the dimensions have no M、N、P、S、T and LA.
3.B5 type motors have flange but no feet,the dimensions have no A、B、C、AB、AA、BB、HA、K and H.
4.H80-90 have no lifting bolts.

YE4系列電動機技術數據
YE4 SERIES MOTORS TECHNICAL SPECIFICATIONS
型號	額定功率		電流（安培）	轉速（轉/分）	效率（%）	功率因數 （Cosφ）	最大轉矩	堵轉轉矩	堵轉電流	噪音限值	振動限值（毫米/秒）	重量（千克）
型號	千瓦	馬力	電流（安培）	轉速（轉/分）	效率（%）	功率因數 （Cosφ）	額定轉矩	額定轉矩	額定電流	噪音限值	振動限值（毫米/秒）	重量（千克）
Type	Rated Output		Current （A）	Speed （r/min）	Eff. （%）	Power Factor （Cosφ）	Max Torque	Locked Torque	Locked Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
Type	KW	HP	Current （A）	Speed （r/min）	Eff. （%）	Power Factor （Cosφ）	Rated Torque	Rated Torque	Rated Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
YE4-80M1-2	0.75	1	1.64	2840	83.5	0.83	2.3	2.2	8.5	62	1.6	20
YE4-80M2-2	1.1	1.5	2.36	2840	85.2	0.83	2.3	2.2	8.5	62	1.6	23
YE4-90S-2	1.5	2	3.10	2840	86.5	0.85	2.3	2.2	9.0	67	1.6	26
YE4-90L-2	2.2	3	4.42	2840	88.0	0.86	2.3	2.2	9.0	67	1.6	32
YE4-100L-2	3	4	5.88	2860	89.1	0.87	2.3	2.2	9.5	74	1.6	41
YE4-112M-2	4	5.5	7.67	2880	90.0	0.88	2.3	2.2	9.5	77	1.6	51
YE4-132S1-2	5.5	7.5	10.4	2900	90.9	0.88	2.3	2.0	9.5	79	1.6	72
YE4-132S2-2	7.5	10	14.0	2900	91.7	0.89	2.3	2.0	9.5	79	1.6	81
YE4-160M1-2	11	15	20.3	2930	92.6	0.89	2.3	2.0	9.5	81	2.2	130
YE4-160M2-2	15	20	27.4	2930	93.3	0.89	2.3	2.0	9.5	81	2.2	140
YE4-160L-2	18.5	25	33.7	2930	93.7	0.89	2.3	2.0	9.5	81	2.2	180
YE4-180M-2	22	30	40.0	2940	94.0	0.89	2.3	2.0	9.5	83	2.2	208
YE4-200L1-2	30	40	54.2	2950	94.5	0.89	2.3	2.0	9.0	84	2.2	283
YE4-200L2-2	37	50	66.6	2950	94.8	0.89	2.3	2.0	9.0	84	2.2	305
YE4-225M-2	45	60	80.9	2960	95.0	0.89	2.3	2.0	9.0	86	2.2	375
YE4-250M-2	55	75	98.5	2965	95.3	0.89	2.3	2.0	9.0	89	2.2	485
YE4-280S-2	75	100	134	2970	95.6	0.89	2.3	1.8	8.5	91	2.2	690
YE4-280M-2	90	125	160	2970	95.8	0.89	2.3	1.8	8.5	91	2.2	715
YE4-315S-2	110	150	196	2975	96.0	0.89	2.3	1.8	8.5	92	2.8	1095
YE4-315M-2	132	175	234	2975	96.2	0.89	2.3	1.8	8.5	92	2.8	1225
YE4-315L1-2	160	220	284	2975	96.3	0.89	2.2	1.8	8.5	92	2.8	1395
YE4-315L2-2	200	270	354	2975	96.5	0.89	2.2	1.8	8.5	92	2.8	1590
YE4-355M-2	250	350	433	2980	96.5	0.91	2.2	1.6	8.5	97	2.8	2145
YE4-355L-2	315	425	545	2980	96.5	0.91	2.2	1.6	8.5	97	2.8	2440
YE4-80M1-4	0.55	0.75	1.34	1390	84.0	0.74	2.3	2.3	8.5	56	1.6	20
YE4-80M2-4	0.75	1	1.80	1390	85.7	0.74	2.3	2.3	8.5	56	1.6	21
YE4-90S-4	1.1	1.5	2.56	1390	87.2	0.75	2.3	2.3	8.5	59	1.6	26
YE4-90L-4	1.5	2	3.40	1390	88.2	0.76	2.3	2.3	9.0	59	1.6	30
YE4-100L1-4	2.2	3	4.73	1410	89.5	0.79	2.3	2.3	9.0	64	1.6	41
YE4-100L2-4	3	4	6.30	1410	90.4	0.80	2.3	2.3	9.5	64	1.6	46
YE4-112M-4	4	5.5	8.34	1435	91.1	0.80	2.3	2.3	9.5	65	1.6	58
YE4-132S-4	5.5	7.5	11.4	1440	91.9	0.80	2.3	2.0	9.5	71	1.6	75
YE4-132M-4	7.5	10	15.2	1440	92.6	0.81	2.3	2.0	9.5	71	1.6	85
YE4-160M-4	11	15	21.6	1460	93.3	0.83	2.3	2.0	9.5	73	2.2	140
YE4-160L-4	15	20	28.9	1460	93.9	0.84	2.3	2.0	9.5	73	2.2	161
YE4-180M-4	18.5	25	35.1	1470	94.2	0.85	2.3	2.0	9.5	76	2.2	210
YE4-180L-4	22	30	41.6	1470	94.5	0.85	2.3	2.0	9.5	76	2.2	231
YE4-200L-4	30	40	56.5	1470	94.9	0.85	2.3	2.0	9.0	76	2.2	295
YE4-225S-4	37	50	69.5	1475	95.2	0.85	2.3	2.0	9.0	78	2.2	360
YE4-225M-4	45	60	84.3	1475	95.4	0.85	2.3	2.0	9.0	78	2.2	391
YE4-250M-4	55	75	102	1480	95.7	0.86	2.3	2.0	9.0	79	2.2	512
YE4-280S-4	75	100	136	1480	96.0	0.87	2.3	2.0	8.5	80	2.2	670
YE4-280M-4	90	125	162	1480	96.1	0.88	2.3	2.0	8.5	80	2.2	880
YE4-315S-4	110	150	195	1480	96.3	0.89	2.2	1.8	8.5	88	2.8	1095
YE4-315M-4	132	175	234	1480	96.4	0.89	2.2	1.8	8.5	88	2.8	1360
YE4-315L1-4	160	220	280	1480	96.6	0.90	2.2	1.8	8.5	88	2.8	1340
YE4-315L2-4	200	270	349	1480	96.7	0.90	2.2	1.8	8.5	88	2.8	1740
YE4-355M-4	250	350	436	1490	96.7	0.90	2.2	1.8	8.5	92	2.8	2116
YE4-355L-4	315	425	550	1490	96.7	0.90	2.2	1.8	8.5	92	2.8	2381
YE4-90S-6	0.75	1	1.97	910	82.7	0.70	2.1	2.1	7.5	57	1.6	26
YE4-90L-6	1.1	1.5	2.83	910	84.5	0.70	2.1	2.1	7.5	57	1.6	35
YE4-100L-6	1.5	2	3.74	920	85.9	0.71	2.1	2.1	7.5	61	1.6	40
YE4-112M-6	2.2	3	5.39	935	87.4	0.71	2.1	2.1	7.5	65	1.6	53
YE4-132S-6	3	4	7.25	960	88.6	0.71	2.1	2.0	7.5	69	1.6	70
YE4-132M1-6	4	5.5	9.43	960	89.5	0.72	2.1	2.0	8.0	69	1.6	87
YE4-132M2-6	5.5	7.5	12.8	960	90.5	0.72	2.1	2.0	8.0	69	1.6	100
YE4-160M-6	7.5	10	16.4	970	91.3	0.76	2.1	2.0	8.0	73	2.2	130
YE4-160L-6	11	15	23.5	970	92.3	0.77	2.1	2.0	8.5	73	2.2	161
YE4-180L-6	15	20	30.7	970	92.9	0.80	2.1	2.0	8.5	73	2.2	225
YE4-200L1-6	18.5	25	37.6	980	93.4	0.80	2.1	2.0	8.5	73	2.2	282
YE4-200L2-6	22	30	44.0	980	93.7	0.81	2.1	2.0	8.5	73	2.2	295
YE4-225M-6	30	40	59.0	980	94.2	0.82	2.1	2.0	8.3	74	2.2	380
YE4-250M-6	37	50	71.7	980	94.5	0.83	2.1	2.0	8.3	76	2.2	460
YE4-280S-6	45	60	86.9	980	94.8	0.83	2.0	2.0	8.5	78	2.2	590
YE4-280M-6	55	75	105	980	95.1	0.84	2.0	2.0	8.5	78	2.2	675
YE4-315S-6	75	100	142	985	95.4	0.84	2.0	1.6	8.0	83	2.8	1095
YE4-315M-6	90	125	168	985	95.6	0.85	2.0	1.6	8.0	83	2.8	1170
YE4-315L1-6	110	150	205	985	95.8	0.85	2.0	1.6	8.0	83	2.8	1225
YE4-315L2-6	132	175	243	985	96.0	0.86	2.0	1.6	8.0	83	2.8	1360
YE4-355M1-6	160	220	294	990	96.2	0.86	2.0	1.6	8.0	85	2.8	2020
YE4-355M2-6	200	270	367	990	96.3	0.86	2.0	1.6	8.0	85	2.8	2231
YE4-355L-6	250	350	458	990	96.5	0.86	2.0	1.6	8.0	85	2.8	2381
YE4-100L1-8	0.75	1	2.20	680	78.4	0.66	2.0	2.0	7.0	59	1.6	42
YE4-100L2-8	1.1	1.5	3.09	680	80.8	0.67	2.0	2.0	7.0	59	1.6	44
YE4-112M-8	1.5	2	4.00	690	82.6	0.69	2.0	2.0	7.0	61	1.6	63
YE4-132S-8	2.2	3	5.65	705	84.5	0.70	2.0	1.8	7.5	64	1.6	76
YE4-132M-8	3	4	7.58	705	85.9	0.70	2.0	1.8	7.8	64	1.6	87
YE4-160M1-8	4	5.5	9.83	720	87.1	0.71	2.0	1.8	7.9	68	2.2	120
YE4-160M2-8	5.5	7.5	13.1	720	88.3	0.72	2.0	1.8	8.1	68	2.2	135
YE4-160L-8	7.5	10	17.2	720	89.3	0.74	2.0	1.8	7.8	68	2.2	155
YE4-180L-8	11	15	25.0	730	90.4	0.74	2.0	1.8	7.9	70	2.2	225
YE4-200L-8	15	20	33.3	730	91.2	0.75	2.0	1.8	8.0	73	2.2	276
YE4-225S-8	18.5	25	40.9	730	91.7	0.75	2.0	1.8	8.1	73	2.2	310
YE4-225M-8	22	30	47.8	730	92.1	0.76	2.0	1.8	8.3	73	2.2	445
YE4-250M-8	30	40	63.9	735	92.7	0.77	2.0	1.8	7.9	75	2.2	506
YE4-280S-8	37	50	77.4	735	93.1	0.78	2.0	1.8	7.9	76	2.2	585
YE4-280M-8	45	60	93.9	735	93.4	0.78	2.0	1.8	7.9	76	2.2	640
YE4-315S-8	55	75	111	735	93.7	0.80	2.0	1.6	8.2	82	2.8	1020
YE4-315M-8	75	100	151	735	94.2	0.80	2.0	1.6	7.6	82	2.8	1170
YE4-315L1-8	90	125	179	735	94.4	0.81	2.0	1.6	7.7	82	2.8	1300
YE4-315L2-8	110	150	218	735	94.7	0.81	2.0	1.6	7.7	82	2.8	1520
YE4-355M1-8	132	175	261	740	94.9	0.81	2.0	1.6	7.7	89	2.8	1955
YE4-355M2-8	160	220	312	740	95.1	0.82	2.0	1.6	7.7	89	2.8	2065
YE4-355L-8	200	270	388	740	95.4	0.82	2.0	1.6	7.8	89	2.8	2185
注：重量為吊裝時的參考重量，以實物為準。
